4音響設備のための層Fr4 2.0mmの厚さ3oz PCB板プロトタイプ

4音響設備のための層Fr4 2.0mmの厚さ3oz PCB板プロトタイプ

4 Layer Fr4 2.0mm Thickness 3oz PCB Board Prototype For Audio Equipment
4 Layer Fr4 2.0mm Thickness 3oz PCB Board Prototype For Audio Equipment

商品の詳細:

起源の場所: 中国
ブランド名: ACCPCB
証明: ISO, UL, SGS,TS16949
モデル番号: P11036

お支払配送条件:

最小注文数量: 1pcs
価格: Negotiable
パッケージの詳細: desiccantが付いている真空のパッキング
受渡し時間: 10days
支払条件: L/C / D/P/T/T/ウェスタン・ユニオン/Paypal
供給の能力: 30,000SQ.M/Month
連絡先
詳細製品概要
厚さ: 2.0mm 表面の終わり: 無鉛HAL
サイズ: 100mmX70mm 色: 緑のはんだのマスク
サービス: OEMサービスは提供した テスト: 100% Eテスト、100% AOIの
銅の厚さ: 3ozまたはカスタマイズされる 最少線幅: 0.15mm
最少行送り: 0.15mm 製品名: PCBのサーキット ボード
ハイライト:

3oz PCB Board

,

Fr4 3oz PCB

,

3oz PCB Board Prototype

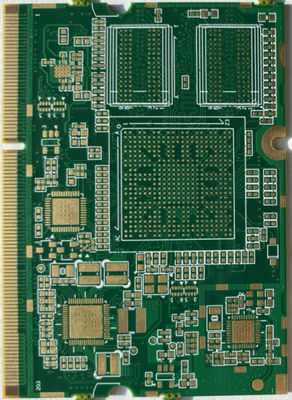

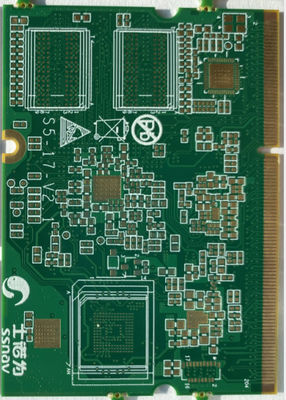

4音響設備のための層Fr4 2.0mmの厚さ3oz PCB板プロトタイプ


生産の記述:

この板は4つの層である。それは可聴周波装置のために使用される。私達はサンプル、小さい容積および大量のような量PCBを受け入れてもいい。 私達のPCBすべては会われたUL、TS 16949、ROHS、ISO等の証明である。新しい順序のためのMOQの要求無し。


生産の特徴:


層: 4Layers
基材: FR4
銅の厚さ: すべての層の3oz
板厚さ: 2.0 mm
表面の終わり: 無鉛HAL
Min. Hole Size: 6ミル、0.15mm
最少線幅: 4/4ミル、0.10/0.10 mm
最少行送り: 4/4mil、0.10/0.10mm
適用: 可聴周波装置
証明: ISO9001、UL、ROHS、TS16949
輪郭のプロフィール: CNCの旅程導く打つこと+ Vカット
はんだのマスク: LPIのはんだのマスク、Peelableのマスク
はんだのマスク色: 青、黒く、黄色い、無光沢の緑
証明書: UL、CQC、TS16949、ISO14000、ROHS
ねじれおよび弓: 0.75%以下



PCBの流れChart.pdf

ACCPCB技術的なCapability.pdf



プロダクト塗布:

1の電気通信コミュニケーション
2の家電
3の保証モニター
4の車Electronices
5のスマートな家
6の産業制御
7、軍及び防衛


4音響設備のための層Fr4 2.0mmの厚さ3oz PCB板プロトタイプ 0

FAQ:

1. ACCPCBをする方法質を保障するためにか。

私達の良質の標準は次と達成される。
1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI (自動化された光学検査官)。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム


2. どのような板をACCPCBによってはプロセスできるか。

共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。


3. どんなデータがPCBの生産のために必要であるか。

RS-274-XのフォーマットのPCB Gerberファイル。


4. 多層PCBのための典型的なプロセス フローは何であるか。

物質的な切断の→の内部の乾燥したフィルムの→の→の訓練の→ PTHの→のパネルのめっきの→の→の外のエッチングの→外AOIの→のはんだのマスクの→の構成の印の→の表面の終わりの→の旅程の→ E/Tの→の目視検差をめっきする外の乾燥したフィルムの→パターンを押すことの上の内部のエッチングの→内部AOIの→の複数のbond→層の積み重ね。
