| 起源の場所: | 中国 |
| ブランド名: | ACCPCB |
| 証明: | ISO, UL, SGS,TS16949 |
| モデル番号: | S8-009B |
| 最小注文数量: | 1PCS |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | desiccantが付いている真空のパッキング |
| 受渡し時間: | 10-12days |
| 支払条件: | L/C / T/T/ウェスタン・ユニオン/Paypal |
| 製品名: | fr4 PCBの製造業者 | 計算: | 6つの層 |
|---|---|---|---|
| 最少線幅: | 0.1mm/4mi | PCBの標準: | IPC-A-610 EのクラスII-III |
| はんだのマスク色: | 白いまたはあなたの要求として | 板厚さ: | 0.5~3.2mm |
| 最少行送り: | 4/4mil （0.1/0.1mm） | 最少穴のサイズ: | 0.10mm |

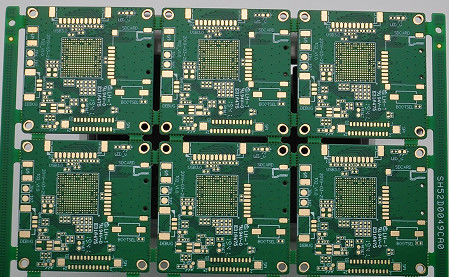

6layer fr4多層PCB板製作のENIGの表面の厳密な責任IPC-A-160標準
| 層: | 6つの層 |
| 基材: | KB FR4 |
| 銅の厚さ: | すべての層の1つのoz |
| 板厚さ: | 1.6 mm |
| Min. Hole Size: | 6ミル、0.15mm |
| 最少線幅: | 4/4ミル、0.075/0.075 mm |
| 最少行送り: | 4/4mil、0.075/0.075 mm |
| 表面の仕上げ: | ENIG |
プロダクト塗布:
1の保証モニター:Moibleの電話、PDA、GPS、caramerのモニター等;
2の電気通信コミュニケーション:無線LANカード、XDSLのルーター、サーバー、光学装置、ハード・ドライブ等;
3の家電:TV、DVD、デジタルCaramer、空気conditoner、冷却装置、セット トップ ボックス等;
4の車Electronices:車等;
5の産業制御:医療機器、UPS装置、制御装置等;
6、軍及び防衛:軍の武器等;
技術的な機能:
| 項目 | 機能 |
| 最高。層の計算 | 28L |
| widty最少ライン | 0.08mm |
| 最少行送り | 0.08mm |
| 最少穴のサイズ | 0.15mm |
| 板厚さ | 0.4-6.0mm |
| 最高。boardsize | 520×620mm |
| （PTH）穴のサイズの許容（PTH） | ±0.075mm |
| （NPTH）穴のサイズの許容（NPTH）） | ±0.05mm |
| Holepositionの許容（旅程） | ±0.1mm |
| 輪郭の許容（打つこと） | ±0.1mm |
FAQ:
1. ACCPCBをする方法質を保障するためにか。
私達の良質の標準は次と達成される。
1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI （自動化された光学検査官）。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム
2. どのような板をACCPCBによってはプロセスできるか。
共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。
3. どんなデータがPCBの生産のために必要であるか。
RS-274-XのフォーマットのPCB Gerberファイル。
4. 何タイプの表面の終わりACCPCBがすることができるか。
リーダーは完全な一連の表面の終わりが、のようなある:ENIG、OSP、LF-HASL、金張り（柔らかく/堅い）、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少なくより0.3 mm使用することを推薦する。
