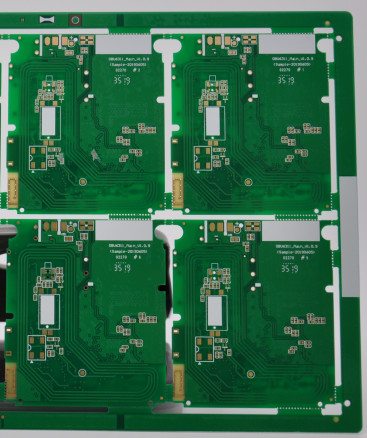

6ミル3つの層の液浸の金のUPS装置のための多層のサーキット ボード

6ミル3つの層の液浸の金のUPS装置のための多層のサーキット ボード

6ミル3つの層の液浸の金のUPS装置のための多層のサーキット ボード
6 mil 3 Layer Immersion Gold Multi Layer Circuit Board For UPS Device
6ミル3つの層の液浸の金のUPS装置のための多層のサーキット ボード
商品の詳細:
起源の場所: 中国
ブランド名: ACCPCB
証明: ISO,SGS,TS16949
モデル番号: S1021342
お支払配送条件:
最小注文数量: 1 PCS
価格: Negotiable
パッケージの詳細: 真空のパッキング
受渡し時間: 3-5days
支払条件: T/T、ウェスタン・ユニオン、Paypal
供給の能力: 50000SQ.M/Per月
連絡先
詳細製品概要
材料: KB FR4 計算: 3layer
表面の終わり: 液浸の金 適用: UPS装置
はんだのマスク: 緑 銅の厚さ: 3ozすべての層
最小。 穴のサイズ: 8 mil/6ミル 最少行送り: 4mil
最少線幅: 4mil サービス: カスタマイズされたPCB
ハイライト:

液浸の金の多層のサーキット ボード

,

3oz多層のサーキット ボード

,

6ミルの多層のサーキット ボード

6ミル3つの層の液浸の金のUPS装置のための多層のサーキット ボード



生産の記述:



この板は3つのozの銅の厚さの3つの層である。それはUPS装置のために使用される。PCBプロトタイプ、samllのvolum、中間および大量は受け入れられる。新しい順序のためのMOQの要求無し。これらの板全員は会われたUL、TS16949、ISO9001等である。





PCBの流れChart.pdf





高周波板の主指定:



生産のタイプ:

多層板

層:

3layer

基材:

FR4



銅の厚さ:

3oz

板厚さ:

1.4mm

Min. Finish Holeサイズ:

8ミル（0.20mm）

最少線幅:

4ミル

最少行送り:

4ミル

表面の仕上げ:

液浸の金

ドリル孔の許容:

+/-3ミル  （0.075mm）

最低の輪郭の許容:

+/-4ミル  （0.10mm）

働くパネルのサイズ:

最高:1200mmX600mm （47" X24」）

輪郭のプロフィール:

CNCの旅程導く打つこと+ Vカット

はんだのマスク:

LPIのはんだのマスク、Peelableのマスク

はんだのマスク色:

青、黒く、黄色い、無光沢の緑

証明書:

UL、CQC、TS16949、ISO14000、ROHS

シルクスクリーン色:

白い

ねじれおよび弓:

0.75%以下





ACCPCB技術的なCapability.pdf



プロダクト塗布:



1の保証モニター:Moibleの電話、PDA、GPS、caramerのモニター等;



2の電気通信コミュニケーション:無線LANカード、XDSLのルーター、サーバー、光学装置、ハード・ドライブ等;



3の家電:TV、DVD、デジタルCaramer、空気conditoner、冷却装置、セット トップ ボックス等;



4の車Electronices:車等;



5の産業制御:医療機器、UPS装置、制御装置等;



6、軍及び防衛:軍の武器等;







技術の機能:



項目

技術的な変数

層

1-28層

内部の層最低の跡/スペース

4/4ミル

層の最低の跡、スペース

4/4ミル

内部の層の最高の銅

4つのOZ

最高の銅を層にしなさい

4つのOZ

内部の層の最低の銅

1/3のoz

最低の銅を層にしなさい

1/3のoz

最低の穴のサイズ

0.15 mm

Max.boardの厚さ

6つのmm

Min.boardの厚さ

0.2mm

Max.boardのサイズ

680*1200 mm

PTHの許容

+/-0.075mm

NPTHの許容

+/-0.05mm

さら穴の許容

+/-0.15mm

板厚さの許容

+/-10%

分BGA

7mil

分SMT

7*10ミル

はんだのマスク橋

4ミル

はんだのマスク色

白く、黒く、青、緑、黄色、赤い、等

伝説色

白く、黒く、黄色、灰色、等

表面の終わり

HAL、OSPの液浸Ni/Au、Imm silver/SN、ENIG

板材料

FR-4;高いTG;HighCTI;自由なハロゲン;高周波BsedアルミニウムPCB （ロジャースのisola）、銅-基盤PCB

インピーダンス制御

+/-10%

弓およびねじれ

≤0.5
