| 起源の場所: | 中国 |
| ブランド名: | ACCPCB |
| 証明: | ISO, UL, SGS,TS16949 |
| モデル番号: | P1142 |
| 最小注文数量: | 1 pc |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | desiccant が付いている真空のパッキング |
| 受渡し時間: | 15短い期間 |
| 支払条件: | L/C / T/T/ウェスタン・ユニオン/Paypal |
| 供給の能力: | 25000SQ.M/PER月 |
| 材料: | NYFR4TG150 | 層: | 6層 |
|---|---|---|---|
| 特徴: | OSP | 銅の厚さ: | 1.5oz内部の層/2.0oz outlayer |
| 板厚さ: | 2.0MM | ||
| ハイライト: | 倍は銅の覆われた板味方しました,HDI のサーキット ボード |
||

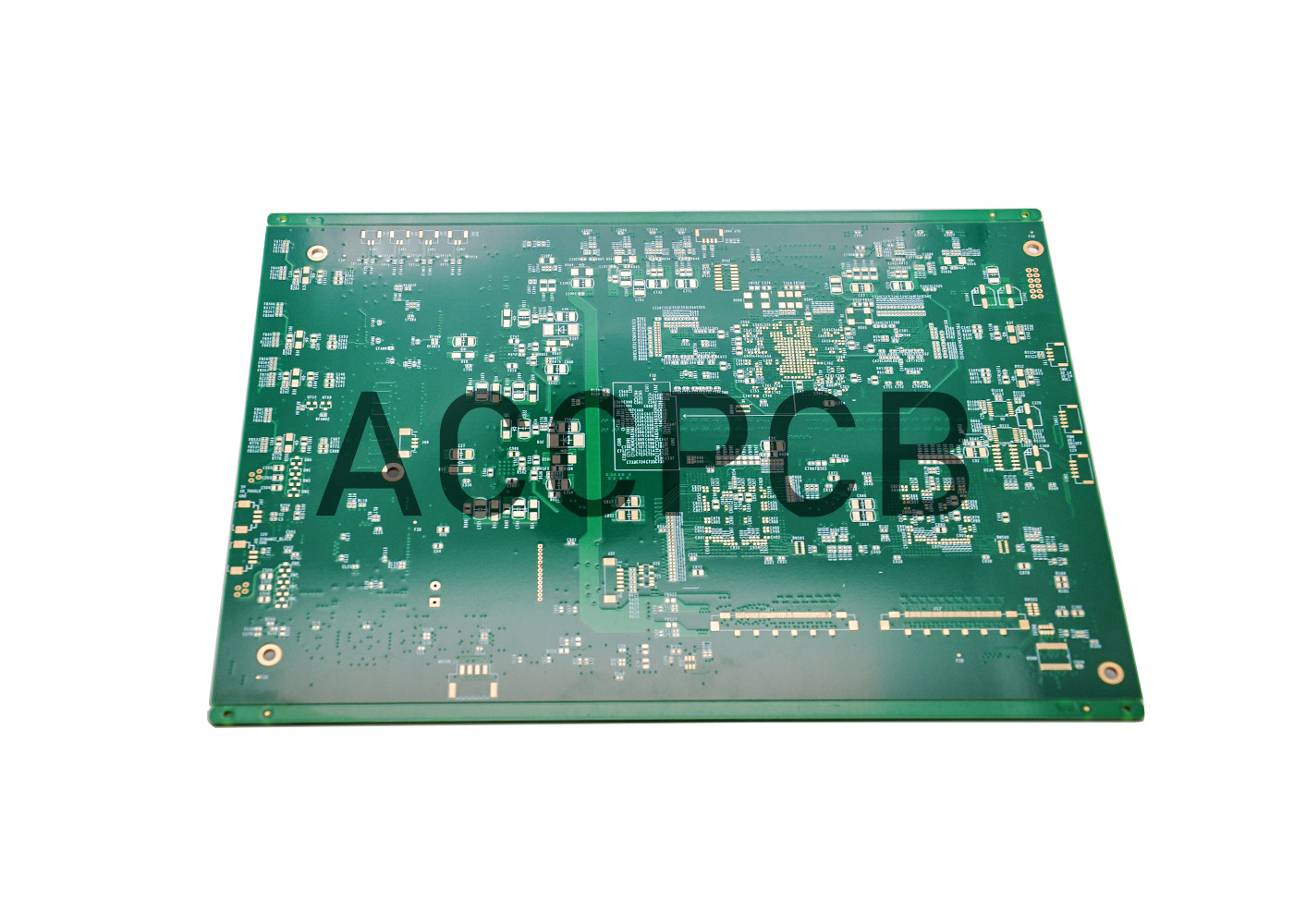

高周波HDI PCB板医療機器のための注文アセンブリ サービス
PCB機能およびサービス:
| 項目 | PCB容量 |
| 製品名 | 注文のプリント基板の工場PCBAアセンブリPCBの製造 |
| 材料 | FR-4;高いTG FR-4;アルミニウム;CEM-1;CEM-3;ロジャース、等 |
| PCBのタイプ | 、適用範囲が広い堅い、堅適用範囲が広い |
| 層いいえ。 | 1、2、4、6の24までの層 |
| 形 | の円形、スロット、不規則な排気切替器、複雑長方形 |
| 最高PCB次元 | 1200mm*600mm |
| 板厚さ | 0.2mm-4mm |
| 厚さの許容 | ±10% |
| 最低の穴のサイズ | 0.1mm （4ミル） |
| 銅の厚さ | 0.5 OZ-3OZ （18 um385 um） |
| 銅めっきの穴 | 18um-30um |
| 最低の跡の幅 | 0.075mm （3mil） |
| 最低スペース幅 | 0.1mm （4ミル） |
| 表面の終わり | HASL、LF HASL、Immの金、Immの銀、OSP等 |
| はんだのマスク | 、緑、赤い、白い、黄色い、青いのオレンジ、purp黒い |
プロダクト塗布:
私達のプロダクトは家電プロダクト、ネットワーク、コンピュータ周辺機器 プロダクト、光電子工学プロダクト、電源プロダクト、電子部品、電気機械プロダクトで等広く利用されている。
調達期間:
| タイプ |
（最高㎡/month） |
サンプル （幾日） |
大量生産（幾日） | ||
| 新しいPO | 繰り返しPO | 緊急 | |||
| 2layer | 50000 sq.m/月 | 2-3 | 10-11 | 8-9 | 4 |
| 4layer | 5-6 | 11-12 | 9-11 | 5 | |
| 6layer | 6-7 | 13-14 | 12-14 | 6 | |
| 8layer | 7-8 | 16-18 | 14-15 | 7 | |
利点:
• IPC-A-160標準を取る厳密な製造物責任
• 生産の前の工学前処理
• プロセス制御生産（5Ms）
• 100% Eテスト、100%の目視検差の、IQCを含んで、IPQC、FQC、OQC
• X線、3D顕微鏡およびICTを含む100% AOIの点検、
• 高圧テスト、インピーダンス制御テスト
• マイクロ セクション、はんだ付けする容量、熱耐久度テスト、衝撃試験
• 社内PCBの生産
• 最低順序量および試供品無し
• 中型の大量生産への低速の焦点
• 速いおよびオン・タイム配達
FAQ:
1. ACCPCBをする方法質を保障するためにか。
私達の良質の標準は次と達成される。
1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI （自動化された光学検査官）。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム
2. どのような板をACCPCBによってはプロセスできるか。
共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。
3. どんなデータがPCBの生産のために必要であるか。
RS-274-XのフォーマットのPCB Gerberファイル。
4. 多層PCBのための典型的なプロセス フローは何であるか。
物質的な切断の→の内部の乾燥したフィルムの→の→の訓練の→ PTHの→のパネルのめっきの→の→の外のエッチングの→外AOIの→のはんだのマスクの→の構成の印の→の表面の終わりの→の旅程の→ E/Tの→の目視検差をめっきする外の乾燥したフィルムの→パターンを押すことの上の内部のエッチングの→内部AOIの→の複数のbond→層の積み重ね。
5. 何タイプの表面の終わりACCPCBがすることができるか。
リーダーは完全な一連の表面の終わりが、のようなある:ENIG、OSP、LF-HASL、金張り（柔らかく/堅い）、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少なくより0.3 mm使用することを推薦する。
6. PCBの価格に影響を与える主要な要因は何であるか。
材料;
表面の終わり;
板厚さ、銅の厚さ;
技術の難しさ;
異なった品質判定規準;
PCBの特徴;
支払の言葉;
7. あなたにインピーダンス計算をいかにしなさいかか。
インピーダンス制御システムはあるテスト クーポン、SI6000柔らかさおよびCITS 500s装置を使用して行われる。
コンタクトパーソン: sales
電話番号: +8615889494185
