高圧equpmentのための液浸の錫の表面の終わりを用いる1.0mmの厚さHDI PCB板

高圧equpmentのための液浸の錫の表面の終わりを用いる1.0mmの厚さHDI PCB板

高圧equpmentのための液浸の錫の表面の終わりを用いる1.0mmの厚さHDI PCB板
1.0mm Thickness HDI PCB Board with Immersion Tin Surface Finish  for High Voltage equpment
高圧equpmentのための液浸の錫の表面の終わりを用いる1.0mmの厚さHDI PCB板
商品の詳細:
起源の場所: 中国
ブランド名: ACCPCB
証明: ISO, UL, SGS,TS16949
モデル番号: P1139
お支払配送条件:
最小注文数量: 1 pc
価格: Negotiable
パッケージの詳細: desiccant が付いている真空のパッキング
受渡し時間: 15短い期間
支払条件: L/C / T/T/ウェスタン・ユニオン/Paypal
供給の能力: 25000SQ.M/PER月
連絡先
詳細製品概要
材料: KB FR4 TG150 層: 4層
特徴: 液浸の錫 銅の厚さ: 1oz内部の層/1.5oz outlayer
板厚さ: 0.2-6.0mm 製品名: fr4 PCBの製造業者
テスト サービス: 100%の電気テスト シルクスクリーン色: 白い
はんだのマスク色:
ハイライト:

倍は銅の覆われた板味方しました

,

HDI のサーキット ボード

高圧equpmentのための液浸の錫の表面の終わりを用いる1.0mmの厚さHDI PCB板


生産の記述:

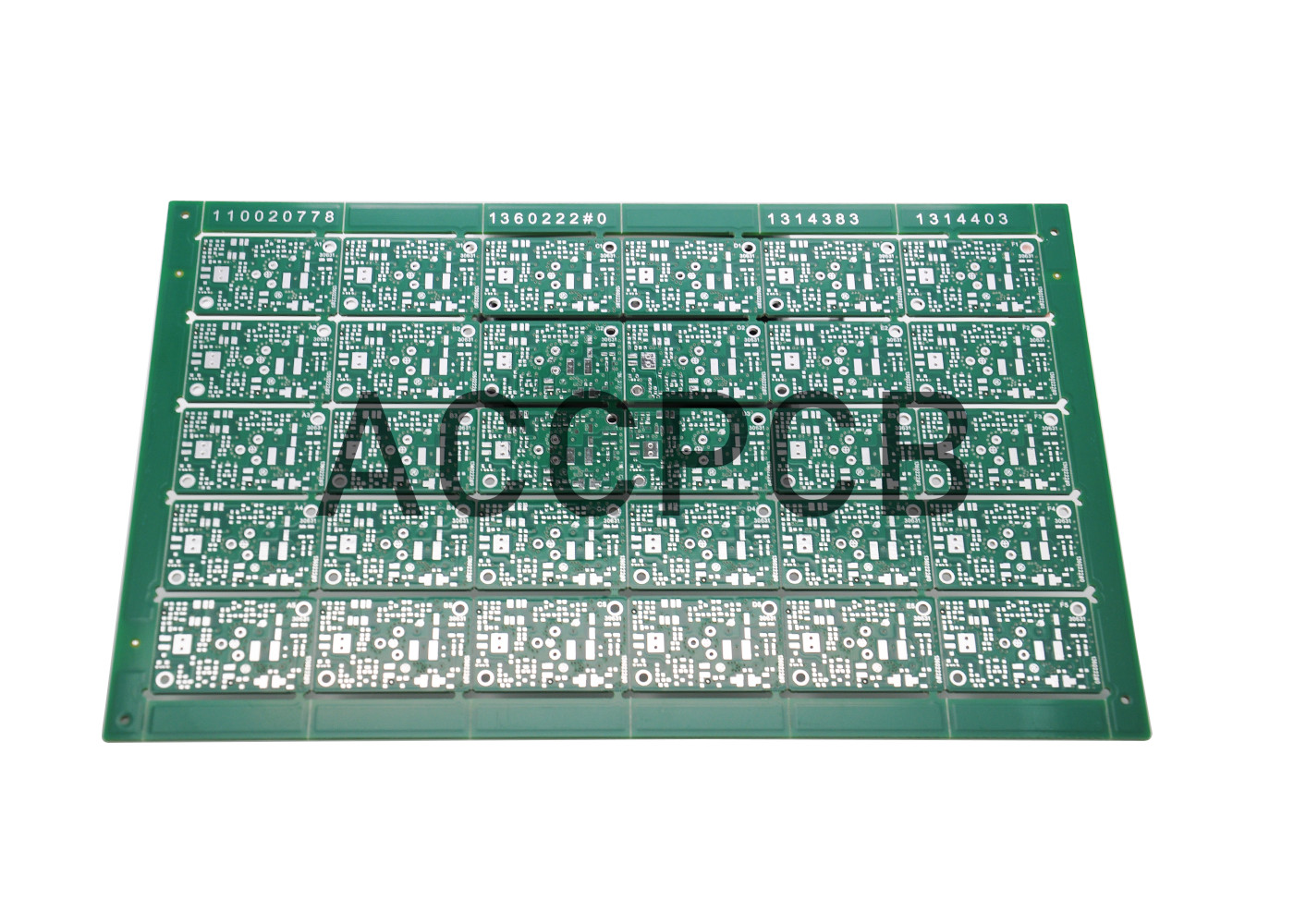

この板は4layer PCBである。それは高圧equpmentのために使用される。私達はaccep PCBプロトタイプ、samllのvolum、中間および大量できる。新しい板のためのMOQの要求は、繰り返しの順序の、ちょうど3sq.mに会わない。



主指定/特殊機能:
層:4つの層
基材: KB FR4
 銅の厚さ:1oz内部の層/1.5 ozのoutlayer
板厚さ: 1.0mm
Min. Hole Size:4ミル、0.1mm
 はんだのマスク:
最少線幅:4mil
最少行送り:4mil
専門: 0.1mm、L3-4のによるL1-2レーザーのブラインドは0.2mmAllレーザーのでめっきによって盲目になるを経て満ちている埋めた


PCBの流れChart.pdf



プロダクト塗布:

1の電気通信コミュニケーション
2の家電
3の保証モニター
4の車Electronices
5のスマートな家
6の産業制御
7、軍及び防衛



高圧equpmentのための液浸の錫の表面の終わりを用いる1.0mmの厚さHDI PCB板 0


調達期間:

タイプ



(最高㎡/month)

サンプル

(幾日)

大量生産(幾日)
新しいPO 繰り返しPO 緊急
2layer 50000 sq.m/月 2-3 10-11 8-9 4
4layer 5-6 11-12 9-11 5
6layer 6-7 13-14 12-14 6
8layer 7-8 16-18 14-15 7


利点:
• IPC-A-160標準を取る厳密な製造物責任
• 生産の前の工学前処理
• プロセス制御生産(5Ms)
• 100% Eテスト、100%の目視検差の、IQCを含んで、IPQC、FQC、OQC
• X線、3D顕微鏡およびICTを含む100% AOIの点検、
• 高圧テスト、インピーダンス制御テスト
• マイクロ セクション、はんだ付けする容量、熱耐久度テスト、衝撃試験
• 社内PCBの生産
• 最低順序量および試供品無し
• 中型の大量生産への低速の焦点
• 速いおよびオン・タイム配達


高圧equpmentのための液浸の錫の表面の終わりを用いる1.0mmの厚さHDI PCB板 1



FAQ:

1. ACCPCBをする方法質を保障するためにか。

  私達の良質の標準は次と達成される。

1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI (自動化された光学検査官)。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム

2. どのような板をACCPCBによってはプロセスできるか。

   共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。


3. どんなデータがPCBの生産のために必要であるか。

   RS-274-XのフォーマットのPCB Gerberファイル。


4. 多層PCBのための典型的なプロセス フローは何であるか。

   物質的な切断の→の内部の乾燥したフィルムの→の→の訓練の→ PTHの→のパネルのめっきの→の→の外のエッチングの→外AOIの→のはんだのマスクの→の構成の印の→の表面の終わりの→の旅程の→ E/Tの→の目視検差をめっきする外の乾燥したフィルムの→パターンを押すことの上の内部のエッチングの→内部AOIの→の複数のbond→層の積み重ね。


5. 何タイプの表面の終わりACCPCBがすることができるか。

   リーダーは完全な一連の表面の終わりが、のようなある:ENIG、OSP、LF-HASL、金張り(柔らかく/堅い)、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少なくより0.3 mm使用することを推薦する。


6. PCBの価格に影響を与える主要な要因は何であるか。

材料;
表面の終わり;

板厚さ、銅の厚さ;
技術の難しさ;
異なった品質判定規準;
PCBの特徴;
支払の言葉;















連絡先の詳細
Accuracy Electronics Technologies Co.,Ltd

コンタクトパーソン: sales

電話番号: +8615889494185

私達に直接お問い合わせを送信 (0 / 3000)
