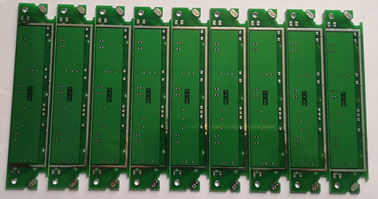

16の層プリンター機械塗布のための多層PCB板部品の液浸の金

16の層プリンター機械塗布のための多層PCB板部品の液浸の金

    • 16 Layer Multilayer PCB Board Components Immersion Gold for Printer Machine Application
    • 16 Layer Multilayer PCB Board Components Immersion Gold for Printer Machine Application
  • 16 Layer Multilayer PCB Board Components Immersion Gold for Printer Machine Application

    商品の詳細:

    起源の場所: 中国
    ブランド名: ACCPCB
    証明: ISO, UL, SGS,TS16949
    モデル番号: S2-012B

    お支払配送条件:

    最小注文数量: 1pcs
    価格: Negotiable
    パッケージの詳細: desiccant が付いている真空のパッキング
    受渡し時間: 10 入場
    支払条件: L/C / T/T/ウェスタン・ユニオン/Paypal
    連絡先
    詳細製品概要
    計算: 2つの層16layer 銅の厚さ: 1OZ
    穴のたる製造人: 20um 適用: Prodcutionを消費して下さい
    PCBの標準: IPC-A-610 EのクラスII-III はんだのマスク:
    ハイライト:

    multilayer printed circuit board

    ,

    fr4 double sided pcb

    16の層プリンター機械塗布のための多層PCB板部品の液浸の金



    主指定/特殊機能:



    計算: 2-16層
    基材: FR4
    銅の厚さ: 1つのoz
    板厚さ: 1.62 mm
    穴のたる製造人: 分20um
    Min. Hole Size: 8mil/0.2mm
    最少線幅: 6 / 6ミル
    最少行送り: 6 / 6ミル
    表面の仕上げ:

    無鉛HAL

    証明書: UL、CQC、TS16949、ISO14000、ROHS




    利点:


    •IPC-A-160標準を取る厳密な製造物責任
    •生産の前の工学前処理
    •プロセス制御生産(5Ms)
    •100% Eテスト、100%の目視検差の、IQCを含んで、IPQC、FQC、OQC
    •X線、3D顕微鏡およびICTを含む100% AOIの点検、
    •高圧テスト、インピーダンス制御テスト
    •マイクロ セクション、はんだ付けする容量、熱耐久度テスト、衝撃試験
    •社内PCBの生産
    •最低順序量および試供品無し
    •中型の大量生産への低速の焦点
    •速くおよびオン・タイム配達



    技術的な機能:



     項目 機能
     最高。層の計算 28L
     widty最少ライン 0.08mm
    最少行送り 0.08mm
     最少穴のサイズ 0.15mm
     板厚さ 0.4-6.0mm
    最高。boardsize 520×620mm
    (PTH)穴をあけて下さいサイズの許容(PTH)に ±0.075mm
    (NPTH)穴をあけて下さいサイズの許容(NPTH))に ±0.05mm
    Holepositionの許容(旅程) ±0.1mm
     輪郭の許容(打つこと) ±0.1mm







    FAQ



    1. ACCPCBはいかに質を保障しますか。



    私達の良質の標準は次と達成されます。

    1.1プロセスはISOの9001:2008の標準の下で厳しく制御されます。
    1.2工程の管理のソフトウェアの広範な使用
    1.3の州の芸術の試験装置および用具。例えば飛行の調査、eテスト、X線の点検、AOI (自動化された光学検査官)。
    失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム

    2. どのような板を処理ACCPCBはできますか。



    共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。


    3. どんなデータがPCBの生産のために必要ですか。



    RS-274-XのフォーマットのPCB Gerberファイル。


    4. 多層PCBのための典型的なプロセス フローは何ですか。



    物質的な切断の→の内部の乾燥したフィルムの→の内部のエッチングの→内部AOIの→の複数のbond→層は→の鋭い→ PTHの→のパネルのめっきの→の外の乾燥したフィルムの→パターンめっきの→の外のエッチングの→外AOIの→のはんだのマスクの→の構成の印の→の表面の終わりの→の旅程の→ E/Tの→の目視検差の押を積み重ねます。


    5. 何タイプの表面の終わりACCPCBがすることができますか。



    O-theのリーダーは完全な一連の表面の終わりが、のようなあります:ENIG、OSP、LF-HASL、金張り(/懸命に柔らかい)、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少しより0.3 mm使用することを推薦します。


    6. PCBの価格は何主要な要因です影響がか。



    材料;
    表面の終わり;

    板厚さ、銅の厚さ;
    技術の難しさ;
    異なった品質判定規準;
    PCBの特徴;
    支払の言葉;



    7. いかにあなたにインピーダンス計算をして下さいか。



    インピーダンス制御システムはあるテスト クーポン、柔らかいSI6000およびCITS 500s装置を使用して行われます。





    16の層プリンター機械塗布のための多層PCB板部品の液浸の金 0
