起源の場所: | 中国 |
ブランド名: | ACCPCB |
証明: | ISO, UL, SGS,TS16949 |
モデル番号: | S10-0019B |
最小注文数量: | 1pcs |
---|---|
価格: | Negotiable |
パッケージの詳細: | desiccant が付いている真空のパッキング |
受渡し時間: | 10 入場 |
支払条件: | L/C / T/T/ウェスタン・ユニオン/Paypal |
計算: | 4つの層 | 材料: | FR4 |
---|---|---|---|
PCBの標準: | IPC-A-610 EのクラスII-III | 銅の厚さ: | 2oz |
板厚さ: | 0.5~3.2mm | 適用: | 電子工学装置 |
ハイライト: | 多層プリント回路基板,fr4 二重味方された PCB |

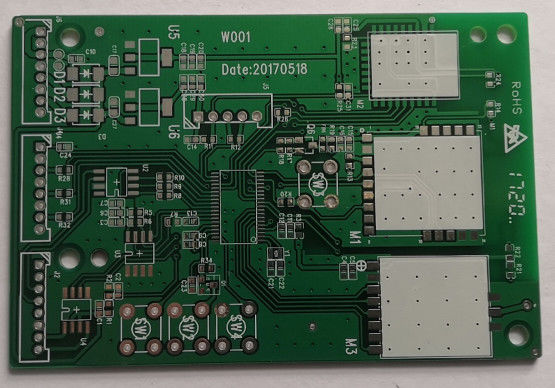

堅い多層PCB板ブラインドおよび埋められたVias 1つのOzの内部の銅の層
計算: | 4つの層 |
基材: | ナンのya FR4 |
銅の厚さ: | 1つのozの内部の層/1oz outlayer |
板厚さ: | 1.62 mm |
Vias: | 樹脂でplugedパッドのvias |
Min. Hole Size: | 4ミル、0.1mm |
Min.線幅: | 4 / 4ミル |
Min.行送り: | 4 / 4ミル |
表面の仕上げ: | ENIG (AU:2U」) |
会社のタイプ: | 製造業者の工場 |
利点:
•IPC-A-160標準を取る厳密な製造物責任
•生産の前の工学前処理
•プロセス制御生産(5Ms)
•100% Eテスト、100%の目視検差の、IQCを含んで、IPQC、FQC、OQC
•X線、3D顕微鏡およびICTを含む100% AOIの点検、
•高圧テスト、インピーダンス制御テスト
•マイクロ セクション、はんだ付けする容量、熱耐久度テスト、衝撃試験
•社内PCBの生産
•最低順序量および試供品無し
•中型の大量生産への低速の焦点
•速いおよびオン・タイム配達
技術的な機能:
項目 | 機能 |
最高。層の計算 | 28L |
widty Min.ライン | 0.08mm |
Min.の行送り | 0.08mm |
Min.の穴のサイズ | 0.15mm |
板厚さ | 0.4-6.0mm |
最高。boardsize | 520×620mm |
(PTH)穴のサイズの許容(PTH) | ±0.075mm |
(NPTH)穴のサイズの許容(NPTH)) | ±0.05mm |
Holepositionの許容(旅程) | ±0.1mm |
輪郭の許容(打つこと) | ±0.1mm |
FAQ:
1. どんなデータがPCBの生産のために必要であるか。
RS-274-XのフォーマットのPCB Gerberファイル。
2. どのような板をACCPCBによってはプロセスできるか。
共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。
3. 多層PCBのための典型的なプロセス フローは何であるか。
物質的な切断の→の内部の乾燥したフィルムの→の→の訓練の→ PTHの→のパネルのめっきの→の→の外のエッチングの→外AOIの→のはんだのマスクの→の構成の印の→の表面の終わりの→の旅程の→ E/Tの→の目視検差をめっきする外の乾燥したフィルムの→パターンを押すことの上の内部のエッチングの→内部AOIの→の複数のbond→層の積み重ね。
4. 何タイプの表面の終わりACCPCBがすることができるか。
リーダーは完全な一連の表面の終わりが、のようなある:ENIG、OSP、LF-HASL、金張り(柔らかく/堅い)、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少なくより0.3 mm使用することを推薦する。
5. PCBの価格に影響を与える主要な要因は何であるか。
材料;
表面の終わり;
板厚さ、銅の厚さ;
技術の難しさ;
異なった品質判定規準;
PCBの特徴;
支払の言葉;
6. ACCPCBをする方法質を保障するためにか。
私達の良質の標準は次と達成される。
1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI (自動化された光学検査官)。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム
