起源の場所: | 中国 |
ブランド名: | ACCPCB |
証明: | ISO, UL, SGS,TS16949 |
モデル番号: | S8-009B |
最小注文数量: | 1pcs |
---|---|
価格: | Negotiable |
パッケージの詳細: | desiccant が付いている真空のパッキング |
受渡し時間: | 10 入場 |
支払条件: | L/C / T/T/ウェスタン・ユニオン/Paypal |
製品名: | fr4 PCBの製造業者 | 計算: | 10の層 |
---|---|---|---|
Min.の線幅: | 0.1mm/4mi | 材料: | FR4 CEM1 CEM3の高さTG |
PCBの標準: | IPC-A-610 EのクラスII-III | はんだのマスク色: | 白いまたはあなたの要求として |
ハイライト: | 多層プリント回路基板,fr4 二重味方された PCB |

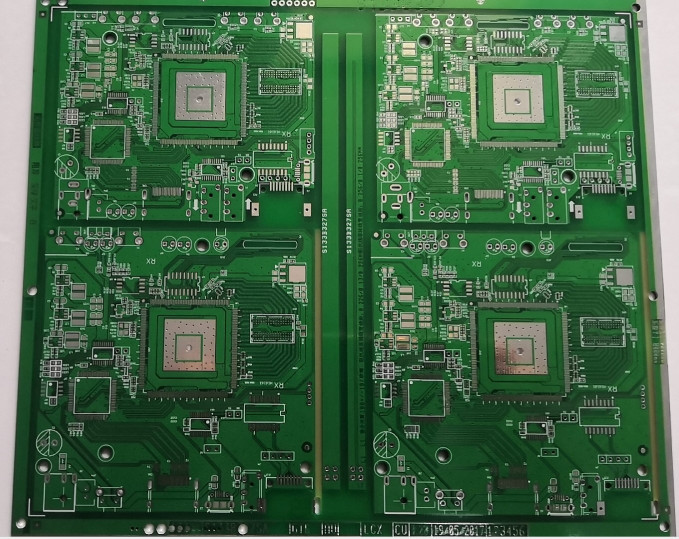

OEM多層PCB板製作OSPの表面の厳密な責任IPC-A-160標準
層: | 10の層 |
基材: | KB FR4 |
銅の厚さ: | すべての層の1.5 oz |
板厚さ: | 1.6 mm |
Min. Hole Size: | 6ミル、0.15mm |
Min.線幅: | 4/4ミル、0.075/0.075 mm |
Min.行送り: | 4/4mil、0.075/0.075 mm |
表面の仕上げ: | HAL |
プロダクト塗布:
1の保証モニター:Moibleの電話、PDA、GPS、caramerのモニター等;
2の電気通信コミュニケーション:無線LANカード、XDSLのルーター、サーバー、光学装置、ハード・ドライブ等;
3の家電:TV、DVD、デジタルCaramer、空気conditoner、冷却装置、セット トップ ボックス等;
4の車Electronices:車等;
5の産業制御:医療機器、UPS装置、制御装置等;
6、軍及び防衛:軍の武器等;
技術的な機能:
項目 | 機能 |
最高。層の計算 | 28L |
widty Min.ライン | 0.08mm |
Min.の行送り | 0.08mm |
Min.の穴のサイズ | 0.15mm |
板厚さ | 0.4-6.0mm |
最高。boardsize | 520×620mm |
(PTH)穴のサイズの許容(PTH) | ±0.075mm |
(NPTH)穴のサイズの許容(NPTH)) | ±0.05mm |
Holepositionの許容(旅程) | ±0.1mm |
輪郭の許容(打つこと) | ±0.1mm |
FAQ:
1. ACCPCBをする方法質を保障するためにか。
私達の良質の標準は次と達成される。
1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI (自動化された光学検査官)。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム
2. どのような板をACCPCBによってはプロセスできるか。
共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。
3. どんなデータがPCBの生産のために必要であるか。
RS-274-XのフォーマットのPCB Gerberファイル。
4. 多層PCBのための典型的なプロセス フローは何であるか。
物質的な切断の→の内部の乾燥したフィルムの→の→の訓練の→ PTHの→のパネルのめっきの→の→の外のエッチングの→外AOIの→のはんだのマスクの→の構成の印の→の表面の終わりの→の旅程の→ E/Tの→の目視検差をめっきする外の乾燥したフィルムの→パターンを押すことの上の内部のエッチングの→内部AOIの→の複数のbond→層の積み重ね。
5. 何タイプの表面の終わりACCPCBがすることができるか。
リーダーは完全な一連の表面の終わりが、のようなある:ENIG、OSP、LF-HASL、金張り(柔らかく/堅い)、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少なくより0.3 mm使用することを推薦する。
6. PCBの価格に影響を与える主要な要因は何であるか。
材料;
表面の終わり;
板厚さ、銅の厚さ;
技術の難しさ;
異なった品質判定規準;
PCBの特徴;
支払の言葉;
