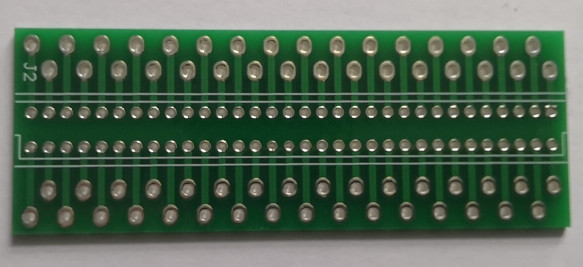

HALとの専門FR4多層PCBの液浸の錫の表面の仕上げ

HALとの専門FR4多層PCBの液浸の錫の表面の仕上げ

HALとの専門FR4多層PCBの液浸の錫の表面の仕上げ
Professional FR4 Multilayer Pcb Immersion Tin Surface Finishing With HAL
HALとの専門FR4多層PCBの液浸の錫の表面の仕上げ
商品の詳細:
起源の場所: 中国
ブランド名: ACCPCB
証明: ISO, UL, SGS,TS16949
モデル番号: S8-009B
お支払配送条件:
最小注文数量: 1pcs
価格: Negotiable
パッケージの詳細: desiccant が付いている真空のパッキング
受渡し時間: 10 入場
支払条件: L/C / T/T/ウェスタン・ユニオン/Paypal
連絡先
詳細製品概要
製品名: FR4 PCBのサーキット ボードROHS 厚さ: 1.30 mm
サイズ: 90mmX100mm 表面の仕上げ: 液浸の錫
Min.の線幅: 0.1mm/4mi シルクスクリーン色: 白く黒い黄色緑の赤
ハイライト:

多層プリント回路基板

,

fr4 二重味方された PCB

HALとの専門FR4多層PCBの液浸の錫の表面の仕上げ



主指定/特殊機能:

層: 2つの層
基材: Nanya FR4
銅の厚さ: 1.5 / すべての層の1.5 oz
板厚さ: 1.3 mm
Min. Hole Size: 6ミル、0.15mm
Min.線幅: 4/4ミル、0.075/0.075 mm
Min.行送り: 4/4mil、0.075/0.075 mm
表面の仕上げ: 液浸の錫



プロダクト塗布:

私達のプロダクトは家電プロダクト、ネットワーク、コンピュータ周辺機器 プロダクト、光電子工学プロダクト、電源プロダクト、電子部品、電気機械プロダクトで等広く利用されている。



利点:
•IPC-A-160標準を取る厳密な製造物責任
•生産の前の工学前処理
•プロセス制御生産(5Ms)
•100% Eテスト、100%の目視検差の、IQCを含んで、IPQC、FQC、OQC
•X線、3D顕微鏡およびICTを含む100% AOIの点検、
•高圧テスト、インピーダンス制御テスト
•マイクロ セクション、はんだ付けする容量、熱耐久度テスト、衝撃試験
•社内PCBの生産
•最低順序量および試供品無し
•中型の大量生産への低速の焦点
•速いおよびオン・タイム配達



技術的な機能:

項目 技術的な変数
1-28層
内部の層最低の跡/スペース 4/4ミル
層の最低の跡、スペース 4/4ミル
内部の層の最高の銅 4つのOZ
最高の銅を層にしなさい 4つのOZ
内部の層の最低の銅 1/3のoz
最低の銅を層にしなさい 1/3のoz
最低の穴のサイズ 0.15 mm
Max.boardの厚さ 6つのmm
Min.boardの厚さ 0.2mm
Max.boardのサイズ 680*1200 mm
PTHの許容 +/-0.075mm
NPTHの許容 +/-0.05mm
さら穴の許容 +/-0.15mm
板厚さの許容 +/-10%
分BGA 7mil
分SMT 7*10ミル
はんだのマスク橋 4ミル
はんだのマスク色 白く、黒く、青、緑、黄色、赤い、等
伝説色 白く、黒く、黄色、灰色、等
表面の終わり HAL、OSPの液浸Ni/Au、Imm silver/SN、ENIG
板材料 FR-4;高いTG;HighCTI;自由なハロゲン;高周波BsedアルミニウムPCB (ロジャースのisola)、銅-基盤PCB
インピーダンス制御 +/-10%
弓およびねじれ ≤0.5



FAQ:

1. どのような板をACCPCBによってはプロセスできるか。

共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。



2. ACCPCBをする方法質を保障するためにか。

   私達の良質の標準は次と達成される。

1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI (自動化された光学検査官)。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム


3. 何タイプの表面の終わりACCPCBがすることができるか。

    リーダーは完全な一連の表面の終わりが、のようなある:ENIG、OSP、LF-HASL、金張り(柔らかく/堅い)、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少なくより0.3 mm使用することを推薦する。


4. PCBの価格に影響を与える主要な要因は何であるか。

    材料;
表面の終わり;

    板厚さ、銅の厚さ;
技術の難しさ;
異なった品質判定規準;
PCBの特徴;
支払の言葉;



5. どんなデータがPCBの生産のために必要であるか。

   RS-274-XのフォーマットのPCB Gerberファイル。
