起源の場所: | 中国 |
ブランド名: | ACCPCB |
証明: | ISO, UL, SGS,TS16949 |
モデル番号: | P1072 |
最小注文数量: | 1-5PCS |
---|---|
価格: | Negotiable |
パッケージの詳細: | 真空包装を機します。 |
受渡し時間: | 12-16days |
支払条件: | L/C / T/T/ウェスタン・ユニオン/Paypal |
供給の能力: | 50000SQ.M/PER月 |
材料: | FR4 | 層: | 4L |
---|---|---|---|
表面の終わり: | 液浸の銀 | 厚さ: | 1.0mm |
はんだのマスク: | 黒い | 板厚さ: | 0.2-3.0mm |
最少穴のサイズ: | 0.15mm | ||
ハイライト: | 習慣のプリント基板,倍は PCB FR4 味方しました |

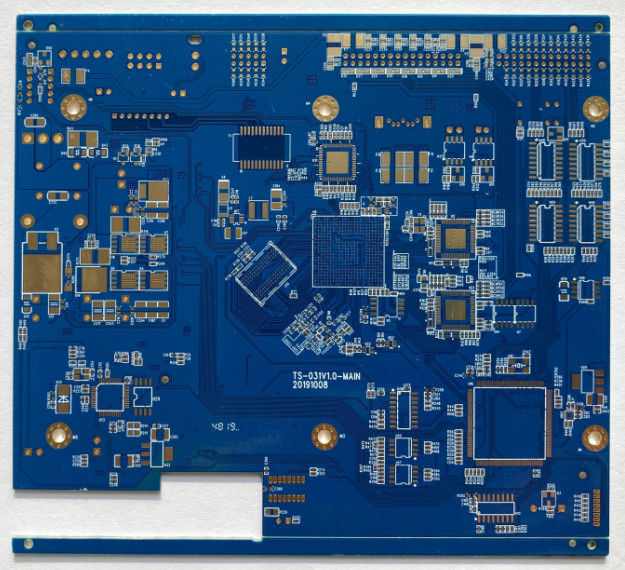

青いはんだのマスクの標準的なインピーダンス制御PCBの大量の速い回転プロトタイピング
PCBの流れChart.pdf
主指定/特殊機能:
基材: | Nanya FR4 |
板厚さ: | 1.0 mm |
層: | 4つの層 |
銅の厚さ: | 1 / 1/1/1つのOZ |
表面の終わり: | 液浸の金 |
インピーダンス: | 100Ohm |
Min. Hole Size: | 0.15 mm |
最少線幅: | 0.1mm/4mil |
最少行送り: | 4/4mil (0.1/0.1mm) |
生産能力: | 50000Sq.m/month |
利点:
▪MOQ無し、14年間のPCBのターンキー サービス
▪速い回転、プロトタイプ、低く及び中型及び大量
▪OEMサービスは提供する
▪ISO 9001-、ISO 14001-、ISO/TS16949、ISO 13485、IATF16949、OHSAS18001は証明した
▪、AOIの点検の視覚、100% EテストX線を含んで、3D顕微鏡
▪24時間以内の速い応答
テスト サービスのフル レンジ:
▪AOIの回路テストの機能テスト、
▪3Dのりの厚さテスト
▪抜け目がないテストおよび地球の結合テストはまた必要なところに引き受けることができる
▪私達のレントゲン撮影機を使用して、私達は構成のレベルにPCBsをテストし、すべての配線は十分に点検され、テストされる
▪各板はAOIを使用して私達の熱心な調査団および高い拡大の視聴者によって十分確認される
技術の機能:
項目 | 技術的な変数 |
層 | 1-28層 |
内部の層最低の跡/スペース | 4/4ミル |
層の最低の跡、スペース | 4/4ミル |
内部の層の最高の銅 | 4つのOZ |
最高の銅を層にしなさい | 4つのOZ |
内部の層の最低の銅 | 1/3のoz |
最低の銅を層にしなさい | 1/3のoz |
最低の穴のサイズ | 0.15 mm |
Max.boardの厚さ | 6つのmm |
Min.boardの厚さ | 0.2mm |
Max.boardのサイズ | 680*1200 mm |
PTHの許容 | +/-0.075mm |
NPTHの許容 | +/-0.05mm |
さら穴の許容 | +/-0.15mm |
板厚さの許容 | +/-10% |
分BGA | 7mil |
分SMT | 7*10ミル |
はんだのマスク橋 | 4ミル |
はんだのマスク色 | 白く、黒く、青、緑、黄色、赤い、等 |
伝説色 | 白く、黒く、黄色、灰色、等 |
表面の終わり | HAL、OSPの液浸Ni/Au、Imm silver/SN、ENIG |
板材料 | FR-4;高いTG;HighCTI;自由なハロゲン;高周波BsedアルミニウムPCB (ロジャースのisola)、銅-基盤PCB |
インピーダンス制御 | +/-10% |
弓およびねじれ | ≤0.5 |
調達期間:
調達期間 | 2 / L | 4 / L | 6 / L | 8 / L |
サンプル順序 | 3-5days | 6-8days | 10-12days | 12-14days |
大量生産 | 7-9days | 8-10days | 12-15days | 15-18days |
FAQ:
1. ACCPCBをする方法質を保障するためにか。
私達の良質の標準は次と達成される。
1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI (自動化された光学検査官)。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム
2. どのような板をACCPCBによってはプロセスできるか。
共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。
3. どんなデータがPCBの生産のために必要であるか。
RS-274-XのフォーマットのPCB Gerberファイル。
4. 何タイプの表面の終わりACCPCBがすることができるか。
リーダーは完全な一連の表面の終わりが、のようなある:ENIG、OSP、LF-HASL、金張り(柔らかく/堅い)、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少なくより0.3 mm使用することを推薦する。
5. PCBの価格に影響を与える主要な要因は何であるか。
材料;
表面の終わり;
板厚さ、銅の厚さ;
技術の難しさ;
異なった品質判定規準;
PCBの特徴;
支払の言葉;
