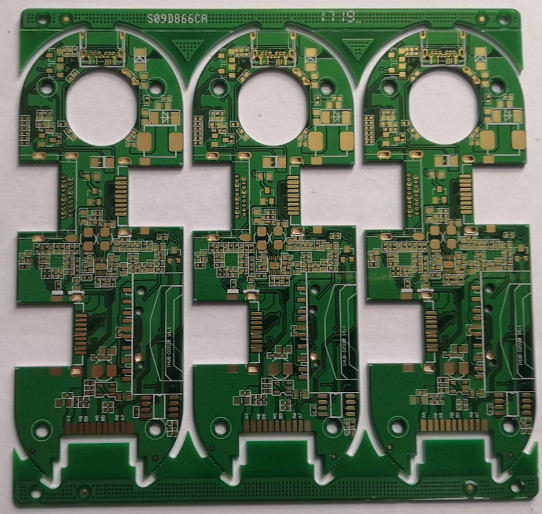

高い耐熱性を終える2.6mmの板の厚さLEDライト板ENIGの表面

2.6mmの板の厚さLEDライト板ENIGの表面の終わりの高い耐熱性

生産の記述:

この板は3oz銅の厚さの4つの層である。それは高圧装置で使用される。PCBプロトタイプ、小さいvolumの、中間および大きい容積は受け入れられる。新しい板のためのMOQの要求無し。繰り返しの順序のために、ちょうど3sq.mに会いなさい。

主指定/特殊機能:

PCBの流れChart.pdf

ACCPCB技術的なCapability.pdf

プロダクト塗布:

1の電気通信コミュニケーション
2の家電
3の保証モニター
4の車Electronices
5のスマートな家
6の産業制御
7、軍及び防衛

テスト サービスのフル レンジ:

▪AOIの機能テスト、BGAのテストのための回路、X線テストで
▪3Dのりの厚さテスト
▪抜け目がないテストおよび地球の結合テストはまた必要なところに引き受けることができる
▪私達のレントゲン撮影機を使用して、私達は構成のレベルにPCBsをテストし、すべての配線は十分に点検され、テストされる
▪各板はAOIを使用して私達の熱心な調査団および高い拡大の視聴者によって十分確認される


FAQ:

1. ACCPCBをする方法質を保障するためにか。

   私達の良質の標準は次と達成される。

1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI （自動化された光学検査官）。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム

2. どのような板をACCPCBによってはプロセスできるか。

   共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。

3. どんなデータがPCBの生産のために必要であるか。

   RS-274-XのフォーマットのPCB Gerberファイル。

4. 多層PCBのための典型的なプロセス フローは何であるか。

   物質的な切断の→の内部の乾燥したフィルムの→の→の訓練の→ PTHの→のパネルのめっきの→の→の外のエッチングの→外AOIの→のはんだのマスクの→の構成の印の→の表面の終わりの→の旅程の→ E/Tの→の目視検差をめっきする外の乾燥したフィルムの→パターンを押すことの上の内部のエッチングの→内部AOIの→の複数のbond→層の積み重ね。

5. 何タイプの表面の終わりACCPCBがすることができるか。

   リーダーは完全な一連の表面の終わりが、のようなある:ENIG、OSP、LF-HASL、金張り（柔らかく/堅い）、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少なくより0.3 mm使用することを推薦する。
