起源の場所: | 中国 |
ブランド名: | ACCPCB |
証明: | ISO,UL,SGS,TS16949,ROHS |
モデル番号: | P1221 |
最小注文数量: | 1 pc |
---|---|
価格: | Negotiable |
パッケージの詳細: | desiccant が付いている真空のパッキング |
受渡し時間: | 6-10days |
支払条件: | T/T/ウェスタン・ユニオン/PAYPAL |
供給の能力: | 35,000SQ.M/Per月 |
終わりの厚さ: | 1.60±10%mm | diaによる最低: | 0.2mm |
---|---|---|---|
表面の終わり: | 液浸の金 | 材料: | ITEQ FR4 |
適用: | 医学の血圧計 | はんだのマスク: | 赤 |
層: | 4L | 銅の厚さ: | 2oz |
最低のlneスペース: | 0.10mm | 穴の銅の厚さ: | 0.02-0.035mm |
ハイライト: | PWBアセンブリ,pwaの印刷された配線アセンブリ |

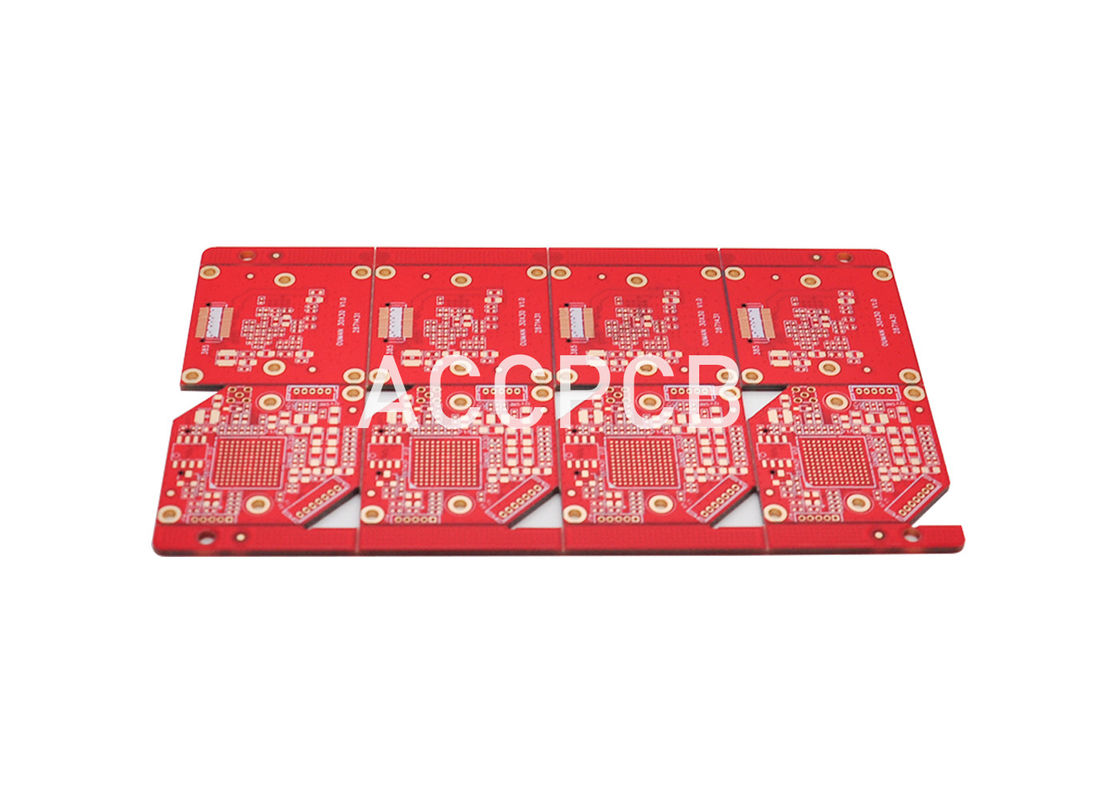

医療機器の塗布のためのITEQ fr4材料PWBのサーキット ボード高いCTIの材料
生産の記述:
この板は医療機器で使用される4layer PCBである。 PCBプロトタイプ、samllのvolum、中間および大量は受け入れられる。新しい板のためのMOQの要求無し。
生産のタイプ: |
堅いPCB |
層: |
4つの層 |
基材: |
ITEQFR4 |
銅の厚さ: |
2oz |
板厚さ: |
1.6mm +/-10% |
Min. Finish Holeサイズ: |
8ミル(0.20mm) |
最少線幅: |
4ミル |
最少行送り: |
4ミル |
表面の仕上げ: |
ENIG、OSP、液浸の金無鉛、HASL金張り |
ドリル孔の許容: |
+/-3ミル (0.075mm) |
最低の輪郭の許容: |
+/-4ミル (0.10mm) |
働くパネルのサイズ: |
最高:1200mmX600mm (47" X24」) |
輪郭のプロフィール: |
CNCの旅程導く打つこと+ Vカット |
はんだのマスク: |
LPIのはんだのマスク、Peelableのマスク |
はんだのマスク色: |
青、黒く、黄色い、無光沢の緑 |
証明書: |
UL、CQC、TS16949、ISO14000、ROHS |
シルクスクリーン色: |
白い |
ねじれおよび弓: |
0.75%以下 |
項目 | 技術的な変数 |
層 | 1-28層 |
内部の層最低の跡/スペース | 4/4ミル |
層の最低の跡、スペース | 4/4ミル |
内部の層の最高の銅 | 4つのOZ |
最高の銅を層にしなさい | 4つのOZ |
内部の層の最低の銅 | 1/3のoz |
最低の銅を層にしなさい | 1/3のoz |
最低の穴のサイズ | 0.15 mm |
Max.boardの厚さ | 6つのmm |
Min.boardの厚さ | 0.2mm |
Max.boardのサイズ | 680*1200 mm |
PTHの許容 | +/-0.075mm |
NPTHの許容 | +/-0.05mm |
さら穴の許容 | +/-0.15mm |
板厚さの許容 | +/-10% |
分BGA | 7mil |
分SMT | 7*10ミル |
はんだのマスク橋 | 4ミル |
はんだのマスク色 | 白く、黒く、青、緑、黄色、赤い、等 |
伝説色 | 白く、黒く、黄色、灰色、等 |
表面の終わり | HAL、OSPの液浸Ni/Au、Imm silver/SN、ENIG |
板材料 | FR-4;高いTG;HighCTI;自由なハロゲン;高周波BsedアルミニウムPCB (ロジャースのisola)、銅-基盤PCB |
インピーダンス制御 | +/-10% |
弓およびねじれ | ≤0.5 |
FOBの港: 香港/シンセン
調達期間: 6-10日
HTSコード: 8534.00.10
カートンごとの次元:37X27X22 cm
カートンごとの重量:20キログラム
FAQ:
1. ACCPCBをする方法質を保障するためにか。
私達の良質の標準は次と達成される。
1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI (自動化された光学検査官)。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム
2. どのような板をACCPCBによってはプロセスできるか。
共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。
3. どんなデータがPCBの生産のために必要であるか。
RS-274-XのフォーマットのPCB Gerberファイル。
4. 多層PCBのための典型的なプロセス フローは何であるか。
物質的な切断の→の内部の乾燥したフィルムの→の→の訓練の→ PTHの→のパネルのめっきの→の→の外のエッチングの→外AOIの→のはんだのマスクの→の構成の印の→の表面の終わりの→の旅程の→ E/Tの→の目視検差をめっきする外の乾燥したフィルムの→パターンを押すことの上の内部のエッチングの→内部AOIの→の複数のbond→層の積み重ね。
5. 何タイプの表面の終わりACCPCBがすることができるか。
リーダーは完全な一連の表面の終わりが、のようなある:ENIG、OSP、LF-HASL、金張り(柔らかく/堅い)、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少なくより0.3 mm使用することを推薦する。
6. PCBの価格に影響を与える主要な要因は何であるか。
材料;
表面の終わり;
板厚さ、銅の厚さ;
技術の難しさ;
異なった品質判定規準;
PCBの特徴;
支払の言葉;
