製品名: | 白い印刷インキ板アルミニウムLED PCB | 板厚さ: | 1.6mm |
---|---|---|---|
たる製造人の厚さ: | 1-6oz | 特徴: | 堅いサーキット ボード |
はんだのマスク: | 明るい白 | 機能: | 高い熱伝導性 |
基材: | アルミニウム基盤 | 最少行送り: | 0.1mm4mil) |
最少線幅: | 0.1mm | 最小。 穴のサイズ: | 0.20 mm |
ハイライト: | 導かれた管の軽い回路PCB,習慣は PCB を導きました |

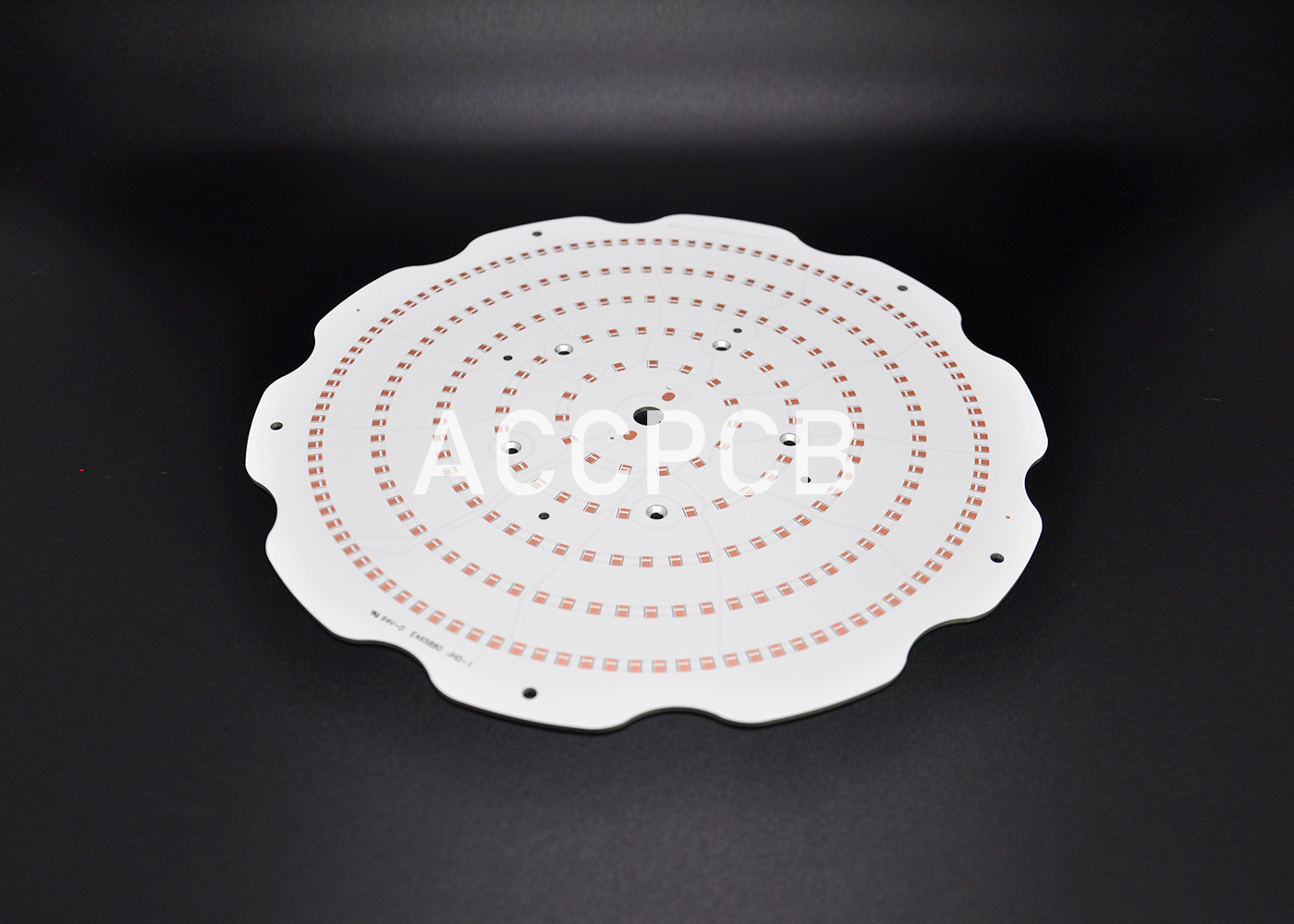

無鉛アルミニウム ベースの物質的なLEDライトPCB板1.6mm厚さHAL
生産の記述:
この板は1oz銅の厚さの1layerである。それは導かれた照明で使用される。PCBプロトタイプ、小さいvolumの、中間および大きい容積は受け入れられる。新しい板のためのMOQの要求無し。繰り返しの順序のために、ちょうど3sq.mに会いなさい
アルミニウム板の主指定/特殊機能:
材料: | Al基盤 |
板厚さ: | 1.6mm |
最少穴のサイズ: | 0.3mm |
最少線幅: | 5mils |
最少行送り: | 5mils |
表面の仕上げ: | 無鉛HAL |
標準: | IPC-A-610G |
Vカットの角度: | 25°、30°、45°、60° |
Twist&の覆い: | ≤ 0.5% |
はんだのマスク: | LPIのはんだのマスク、peelableマスク |
輪郭のプロフィール: | CNCの旅程導く打つこと+ Vカット |
証明書: | UL、CQC、TS16949、ISO14000、ROHS |
ねじれおよび弓: | 0.75%以下 |
働くパネルのサイズ: | 最高:1200mmX600mm (47" X24」) |
テスト サービスのフル レンジ:
▪AOIの機能テスト、BGAのテストのための回路、X線テストで
▪3Dのりの厚さテスト
▪抜け目がないテストおよび地球の結合テストはまた必要なところに引き受けることができる
▪私達のレントゲン撮影機を使用して、私達は構成のレベルにPCBsをテストし、すべての配線は十分に点検され、テストされる
▪各板はAOIを使用して私達の熱心な調査団および高い拡大の視聴者によって十分確認される
プロダクト塗布:
1の電気通信コミュニケーション
2の家電
3の保証モニター
4の車Electronices
5のスマートな家
6の産業制御
7、軍及び防衛
技術の機能:
項目 | 技術的な変数 |
層 | 1-28層 |
内部の層最低の跡/スペース | 4/4ミル |
層の最低の跡、スペース | 4/4ミル |
内部の層の最高の銅 | 4つのOZ |
最高の銅を層にしなさい | 4つのOZ |
内部の層の最低の銅 | 1/3のoz |
最低の銅を層にしなさい | 1/3のoz |
最低の穴のサイズ | 0.15 mm |
Max.boardの厚さ | 6つのmm |
Min.boardの厚さ | 0.2mm |
Max.boardのサイズ | 680*1200 mm |
PTHの許容 | +/-0.075mm |
NPTHの許容 | +/-0.05mm |
さら穴の許容 | +/-0.15mm |
板厚さの許容 | +/-10% |
分BGA | 7mil |
分SMT | 7*10ミル |
はんだのマスク橋 | 4ミル |
はんだのマスク色 | 白く、黒く、青、緑、黄色、赤い、等 |
伝説色 | 白く、黒く、黄色、灰色、等 |
表面の終わり | HAL、OSPの液浸Ni/Au、Imm silver/SN、ENIG |
板材料 | FR-4;高いTG;HighCTI;自由なハロゲン;高周波BsedアルミニウムPCB (ロジャースのisola)、銅-基盤PCB |
インピーダンス制御 | +/-10% |
弓およびねじれ | ≤0.5 |
FAQ:
1. どのような板をACCPCBによってはプロセスできるか。
共通FR4、高TGおよびハロゲンなしの板、ロジャース、アルロン、Telfonの、アルミニウム/銅ベースの板、PI、等。
2. どんなデータがPCBの生産のために必要であるか。
RS-274-XのフォーマットのPCB Gerberファイル。
3. 多層PCBのための典型的なプロセス フローは何であるか。
物質的な切断の→の内部の乾燥したフィルムの→の→の訓練の→ PTHの→のパネルのめっきの→の→の外のエッチングの→外AOIの→のはんだのマスクの→の構成の印の→の表面の終わりの→の旅程の→ E/Tの→の目視検差をめっきする外の乾燥したフィルムの→パターンを押すことの上の内部のエッチングの→内部AOIの→の複数のbond→層の積み重ね。
4. ACCPCBをする方法質を保障するためにか。
私達の良質の標準は次と達成される。
1.1プロセスはISOの9001:2008の標準の下で厳しく制御される。
1.2工程の管理のソフトウェアの広範な使用
1.3の州の芸術試験装置および用具。例えば飛行調査、eテスト、X線の点検、AOI (自動化された光学検査官)。
失敗の症例分析プロセスの1.4.Dedicated品質保証のチーム
5. 何タイプの表面の終わりACCPCBがすることができるか。
リーダーは完全な一連の表面の終わりが、のようなある:ENIG、OSP、LF-HASL、金張り(柔らかく/堅い)、液浸の銀、錫、銀製のめっき、液浸のtin plating、カーボン インクおよび等…。OSP、ENIG、HDIで一般的なOSP + ENIG私達は通常顧客かOSPをOSP + ENIG BGAならパッドのサイズより少なくより0.3 mm使用することを推薦する。
6. あなたにインピーダンス計算をいかにしなさいかか。
インピーダンス制御システムはあるテスト クーポン、SI6000柔らかさおよびCITS 500s装置を使用して行われる。
適用:
段階、Industrila制御、コンピュータ、消費の電子工学、保証、自動車、パワー エレクトロニクス、医学で広く利用された、電気通信等。
歓迎されたそれ以上の質問私達にあなたの照会の発送によって連絡するため
